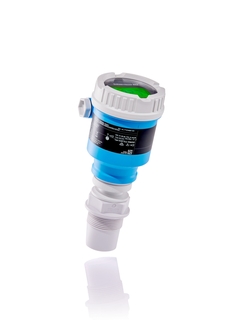

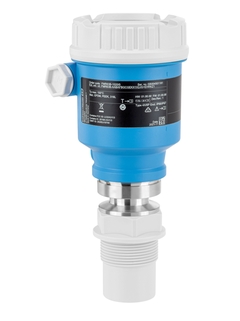

Micropilot FMR66B — 80 GHz雷達料位計

性能卓越，應用廣泛。

應用領域

Micropilot FMR66B是新一代80 GHz雷達物位計的家族成員。在基本固體測量中連續進行非接觸式料位測量。內置操作向?qū)?，引?dǎo)用戶輕松執行儀表的調試、功能安全及驗證測試操作，操作非常便捷。小信號波束角，特別適合安裝在狹窄料倉中的測量。采用Heartbeat Technology心跳技術，支持儀表在線自校驗和自監測，及時識別異常工況，提升了過程安全性，提高了生產效率。

Micropilot FMR66B適用于自由空間的料位測量，最大量程為50米，對于有內部存在干擾裝置的罐體有優秀的波束聚集效果。

• 過程連接：螺紋或安裝架

• 過程溫度：–40...+200°C (–40...+392°F)

• 過程壓力：–1...+16 bar (–14.5...+266 psi)

• 最大量程：50 m (164 ft)

• 測量精度： ±3 mm (0.12 in)

• W波段：80 GHz工作頻率

• 通過國際防爆認證、SIL認證、船級認證，以及5點或10點工廠標定

優勢

• 人機界面直觀明了，提供引導式儀表調試和驗證向?qū)?，操作簡?/p>

• 顯示屏上顯示推薦操作，幫助用戶輕松排除故障

• 安全設計理念，遵循IEC 61508標準研發

• 采用Heartbeat Technology心跳技術，支持儀表在線自監測、自校驗和自診斷，提高生產力

• 儀表采用數字通信，輕松集成至資產管理系統中

• 測量原理

  固體物位雷達

•


• 特點/應用

  For simple applications:
  Reliable, non-contact measurement of levels
  in silos or storage tanks for bulk solids

•


• 特點

  Heartbeat Verification + Monitoring, Bluetooth? Commissioning,
  operation and maintenance with SmartBlue App,
  HistoROM, RFID TAG for easy identification

•


• 電源/通信

  2-wire (HART/ PROFIBUS PA)
  PROFINET with Ethernet-APL
  Bluetooth? wireless technology

•


• 頻率

  W-Band (~80 GHz)

•


• 天線

  1-1/2" / 40mm encapsulated, PVDF
  2" / 50mm Drip-off, PTFE

•


• 測量精度

  +/- 3 mm (0.12 in)

•


• 環境溫度

  -40 … +85 °C (-40 … +185 °F)

•


• 過程溫度

  -40 … +130 °C (-40 … +266 °F)

•


• 過程壓力（絕壓）/最大過壓限定值

  Vacuum...16 bar (232 psi)

•


• 主要接液部件

  PVDF or PTFE

•


• 過程連接

  Thread:
  G1-1/2", MNPT1-1/2"
  Flange:
  UNI DN80...DN150
  Mounting bracket

•


• 最大測量距離

  50 m (164 ft)

•


• 通信

  4...20 mA HART
  Additional analog or switch output
  PROFIBUS PA
  PROFINET with Ethernet-APL
  Bluetooth? wireless
  technology and app (optional)

•


• 證書和認證

  IEC Ex, ATEX, CSA C/US, EAC Ex, JPN Ex,
  KC Ex, INMETRO Ex, NEPSI Ex, UK Ex

•


• 安全認證

  SIL

•


• 設計認證

  Declaration of Conformity ASME B31.3;
  CRN approval

•


• 衛生型認證

  EU Food Contact Material (EC) 1935/2004
  US Food Contact Material FDA CFR 21

•


• 船級認證

  ABS, LR, BV, RINA, DNV

•


• 選項

  Display, Customized settings,
  App 'SmartBlue' for commissioning and operation via Bluetooth
  Heartbeat for batch detection; Gas-tight implementation;
  Overvoltage protection; PWIS free

•


• 應用限制

  DK < 1.6
  Reduction of the max. possible measuring range due to:
  Media with poor reflective properties cone of repose
  extremely loose surface of bulk solids, e.g. bulk solids with a
  low bulk density during pneumatic filling buildup, especially of
  moist products.
  Alternative for these applications: FMR67B
